Hướng Dẫn Cách Bấm Fast Connector Quang Chuẩn Kỹ Thuật Suy Hao < 0.3dB
Trong thi công hạ tầng viễn thông FTTx, hệ thống camera giám sát IP và mạng LAN nội bộ tòa nhà, đầu nối quang nhanh (Fast Connector) là một trong những phụ kiện quan trọng bậc nhất. Giải pháp này cho phép anh em kỹ thuật đấu nối trực tiếp sợi cáp quang với thiết bị đầu cuối chỉ trong 1 – 2 phút mà không cần đầu tư máy hàn quang đắt đỏ hay phụ thuộc vào nguồn điện cồng kềnh ngoài hiện trường.
Tuy nhiên, một vấn đề phổ biến mà nhiều kỹ thuật viên mới vào nghề hay gặp phải là: sau khi bấm xong, đo kiểm bằng máy đo công suất quang (OPM) thì suy hao quang rất cao (> 1.5dB đến 3.0dB, thậm chí đứt tín hiệu), hoặc sợi quang bị đứt gãy sau vài ngày bàn giao. Trên thực tế, nguyên nhân 90% không phải do đầu nối kém chất lượng, mà do thợ cắt sai cữ sợi, mặt cắt bị mẻ, hoặc chưa nắm vững kỹ thuật tạo độ uốn cong (Micro-bend) trước khi khóa chốt.
Trong bài viết chuyên sâu này, đội ngũ kỹ sư của Viễn Thông Goldtech sẽ hướng dẫn bạn chi tiết quy trình 6 bước cách bấm Fast Connector quang chuẩn kỹ thuật, giúp mối nối đạt độ suy hao lý tưởng dưới 0.3dB (tương đương mối hàn máy), thi công nhanh, làm là ăn ngay 100%.
Hình 1: Tổng quan bộ dụng cụ và quy trình bấm Fast Connector quang chuẩn kỹ thuật suy hao thấp tại Goldtech.
1. Fast Connector Quang Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Fast Connector (đầu bấm quang nhanh / đầu nối suy hao thấp) là loại đầu nối cơ khí được chế tạo sẵn đầu sứ Ferrule và một đoạn sợi quang mẫu ở bên trong. Điểm tiếp xúc giữa sợi quang mẫu và sợi quang thực tế ngoài hiện trường được điền đầy bởi một lớp gel quang học đồng chỉ số khúc xạ (Index Matching Gel) để triệt tiêu khe hở không khí và giảm thiểu phản xạ ngược.
Hiện nay trên thị trường phổ biến hai chuẩn đầu nối chính:
- SC/UPC (Màu xanh dương): Chuẩn tiếp xúc phẳng (Ultra Physical Contact), độ suy hao phản xạ RL ≥ 50dB. Thường dùng cho đường truyền Internet băng rộng, mạng nội bộ, kết nối converter quang và hệ thống camera IP.
- SC/APC (Màu xanh lá): Chuẩn tiếp xúc vát góc 8° (Angled Physical Contact), độ suy hao phản xạ cực cao RL ≥ 60dB. Chuyên dùng cho mạng truyền hình cáp CATV, GPON của các nhà mạng viễn thông VNPT, Viettel, FPT nhằm chống suy giảm tín hiệu video và dữ liệu tốc độ cao.
2. Bộ Dụng Cụ Bắt Buộc Để Bấm Fast Connector Chuẩn Kỹ Thuật
Để bấm một đầu Fast Connector đạt suy hao < 0.3dB, anh em kỹ thuật cần chuẩn bị đầy đủ bộ đồ nghề chuyên dụng bao gồm:
- Đầu Fast Connector SC/UPC hoặc SC/APC chính hãng Goldtech: Đầu sứ gốm Zirconia có độ đồng tâm cao, gel quang học tươi mới không vón cục.
- Kìm tuốt cáp thuê bao FTTH (Drop Cable Stripper): Dùng để bóc lớp vỏ bọc đen ngoài và tách sợi thép gia cường chịu lực của cáp 1FO, 2FO, 4FO.
- Kìm tuốt sợi quang 3 lỗ (Miller Stripper): Tuốt lớp vỏ bảo vệ 250µm để lộ phần lõi thủy tinh tinh khiết 125µm mà không làm trầy xước lõi.
- Thước cữ đo độ dài sợi quang: Đảm bảo định vị chính xác độ dài lớp vỏ bọc và sợi trần theo đúng thông số nhà sản xuất yêu cầu (thường là vỏ ngoài 50mm, vỏ đệm 20-24mm, sợi trần 10-12mm).
- Dao cắt sợi quang chính xác (Precision Fiber Cleaver): Công cụ quyết định chất lượng mối nối, tạo góc cắt phẳng 90° (±0.5°) không tỳ vết.
- Cồn Isopropyl Alcohol (IPA) 99% & Giấy lau không bụi Kimwipes: Làm sạch hoàn toàn bụi bẩn và dầu màng bọc trước khi cắt.
- Bút soi thông quang laser đỏ (VFL) & Máy đo công suất quang (OPM): Dụng cụ kiểm tra nghiệm thu tuyến cáp sau khi thi công.
3. Hướng Dẫn Chi Tiết 6 Bước Bấm Fast Connector Chuẩn Xác Từng Milimet
Bước 1: Luồn chuôi cao su bảo vệ vào sợi cáp
Thao tác tưởng chừng đơn giản nhưng là lỗi sơ đẳng nhất của anh em thợ mới vào nghề: Luôn luồn nắp chuôi ren cao su bảo vệ vào cáp trước tiên. Nếu bạn hoàn thiện bấm đầu xong mới nhận ra quên chuôi thì chỉ còn cách cắt bỏ đầu connector và làm lại từ đầu.
Bước 2: Bóc tách lớp vỏ ngoài của cáp quang FTTH
Đưa cáp thuê bao 1FO hoặc 2FO vào khe định hình của kìm tuốt cáp bọc FTTH. Bấm dứt khoát và tuốt một đoạn vỏ bọc đen dài khoảng 50mm (5cm). Sau đó, dùng kìm cắt sạch hai sợi dây thép gia cường chịu lực hai bên, chỉ để lại ống nhựa mềm chứa sợi quang chính.
Bước 3: Dùng thước cữ tuốt lớp phủ 250µm và lau cồn sạch sẽ
Đặt sợi quang vào thước cữ. Dùng lỗ nhỏ nhất của kìm tuốt Miller kẹp nghiêng một góc 30° so với sợi quang và tuốt dứt khoát lớp phủ màu 250µm, để lộ phần lõi sợi thủy tinh 125µm với chiều dài khoảng 20mm đến 24mm.
Ngay sau khi tuốt, dùng giấy lau không bụi tẩm cồn IPA 99% kẹp nhẹ vào sợi quang và vuốt một chiều duy nhất từ gốc ra ngọn. Khi bạn nghe tiếng kêu rít “ken két”, chứng tỏ sợi quang đã được khử sạch hoàn toàn bụi bẩn và dầu mỡ.
Bước 4: Cắt sợi quang bằng dao cắt chính xác góc 90°
Đặt sợi quang vào rãnh định vị của dao cắt quang chính xác. Căn chỉnh sao cho mép lớp phủ 250µm chạm đúng vạch 10mm hoặc 12mm trên thước đo của dao (tùy thông số in trên vỏ bao bì Fast Connector).
Đậy nắp ép cố định sợi quang và nhẹ nhàng đẩy lưỡi dao trượt ngang để cắt đứt sợi thủy tinh. Lưu ý sống còn: Sau khi cắt xong, tuyệt đối không để đầu sợi chạm vào bất cứ vật gì và không dùng cồn lau lại mặt cắt, vì cồn bốc hơi sẽ đọng lại cặn bám trên mặt phẳng quang học!

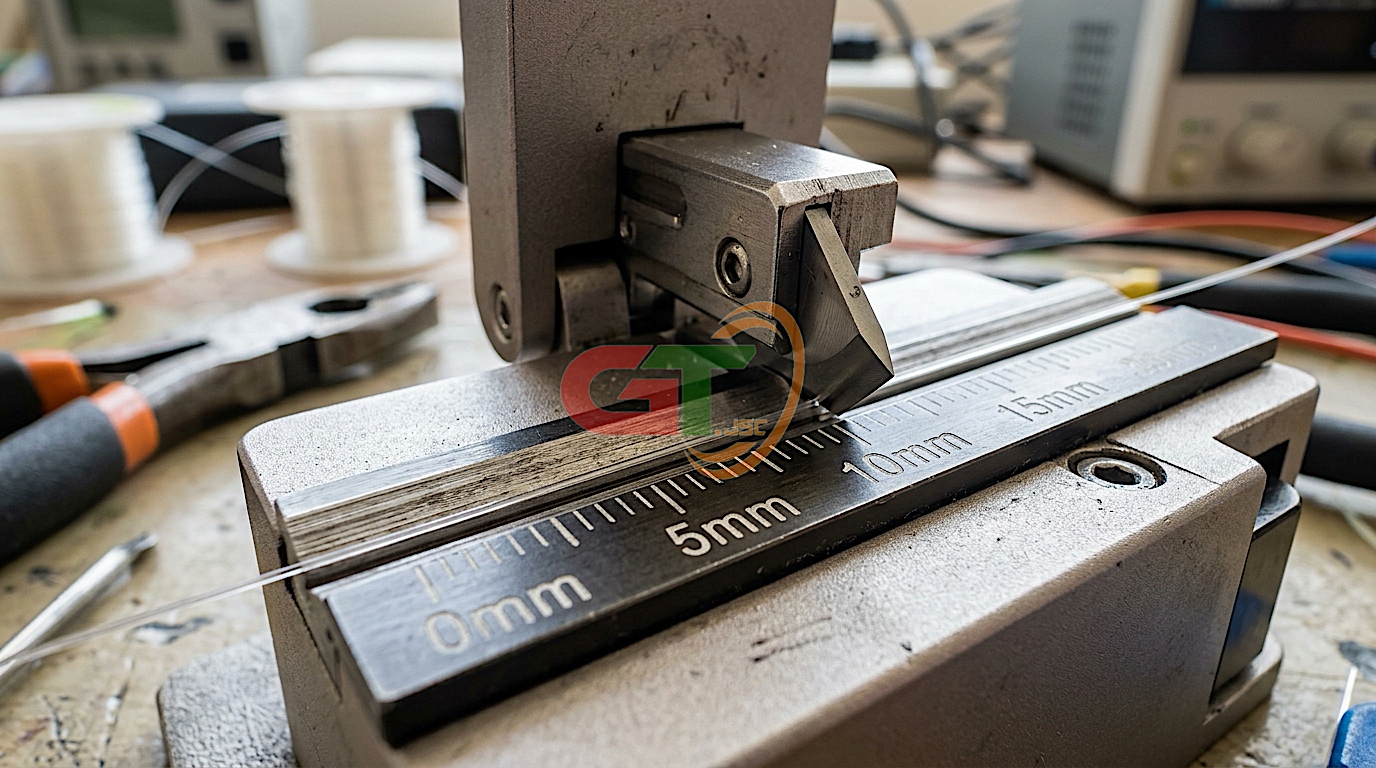

Hình 2: Đặt sợi quang chuẩn cữ 10mm trên dao cắt Cleaver để đảm bảo vết cắt phẳng góc 90 độ tuyệt đối.
Bước 5: Kỹ thuật luồn sợi tạo độ cong Micro-bend & khóa chốt
Tháo nắp bảo vệ chống bụi của đầu Fast Connector. Từ từ đẩy đầu sợi quang vào đuôi thân connector theo rãnh dẫn hướng.
Khi đầu sợi quang chạm vào mặt sứ Ferrule bên trong, bạn đẩy nhẹ thêm khoảng 1mm – 1.5mm. Lúc này, bạn sẽ quan sát thấy thân sợi quang hơi cong vồng lên một cánh cung nhẹ (hiện tượng Micro-bend).

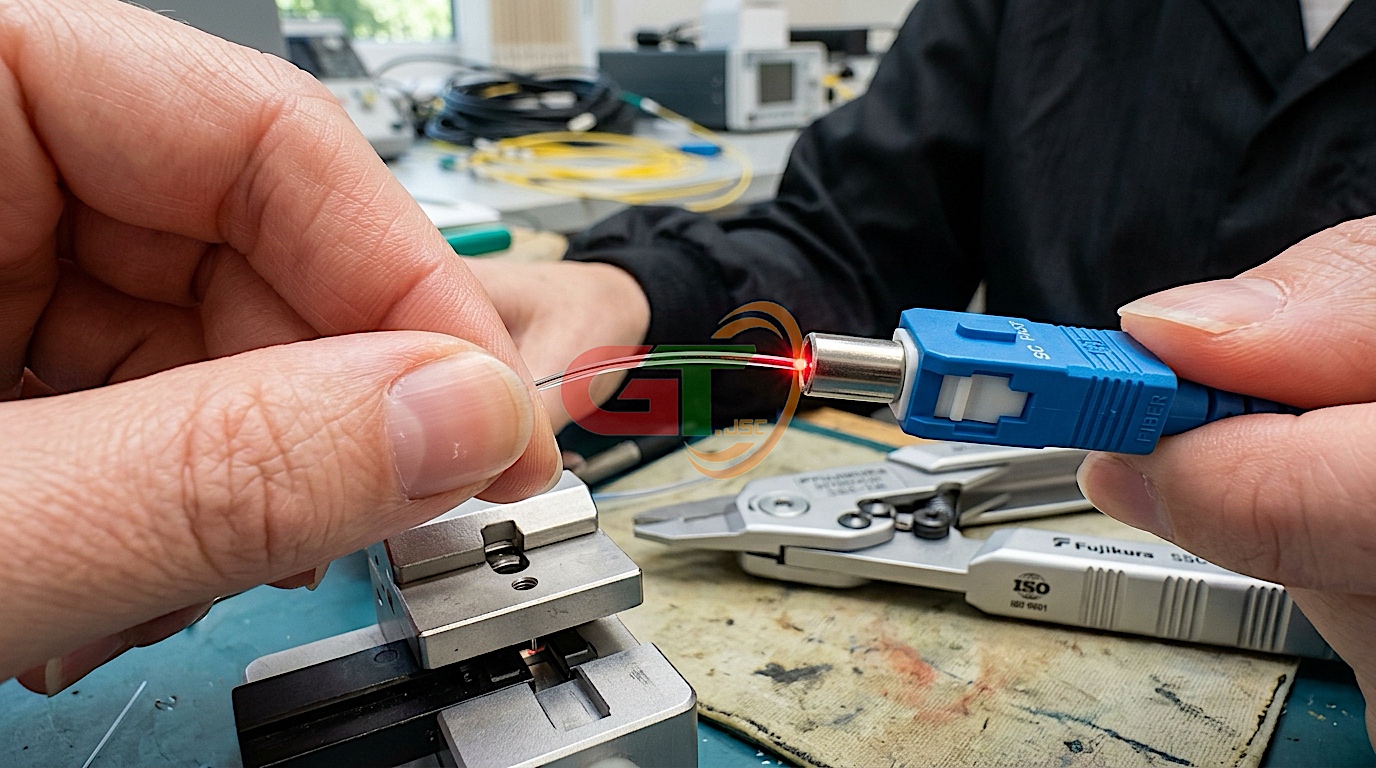

Hình 3: Cận cảnh thao tác luồn sợi tạo độ cong cánh cung Micro-bend trước khi hạ chốt khóa cố định.
Bí quyết kỹ thuật của chuyên gia Goldtech: Hiện tượng Micro-bend chứng tỏ mặt cắt sợi quang đang bị nén áp chặt vào sợi mẫu trong lõi sứ, triệt tiêu hoàn toàn khe hở không khí (Air Gap) gây suy hao. Bạn giữ nguyên độ cong nhẹ này bằng một tay, tay kia gạt chốt khóa sợi màu trắng xuống dứt khoát. Sau đó vặn chặt chuôi ốc cao su và trượt vỏ nắp ngoài vào.
Bước 6: Đo kiểm chất lượng mối nối bằng bút soi và máy đo OPM
Sau khi lắp vỏ hoàn thiện, cắm đầu Fast Connector vào bút soi quang VFL. Nếu ánh sáng laser đỏ phát ra tròn đều, sáng rực rỡ ở đầu sứ ferrule mà không phát tán đỏ rực ở thân nhựa connector, mối nối đã đạt độ thông quang tốt.
Tiếp tục cắm vào máy đo công suất quang OPM để nghiệm thu chính xác. Một đầu Fast Connector bấm chuẩn kỹ thuật sẽ có độ suy hao chèn (Insertion Loss) dao động từ 0.15dB đến 0.28dB, hoàn toàn tương đương với chất lượng của mối hàn cáp quang bằng máy hàn hồ quang điện cực!

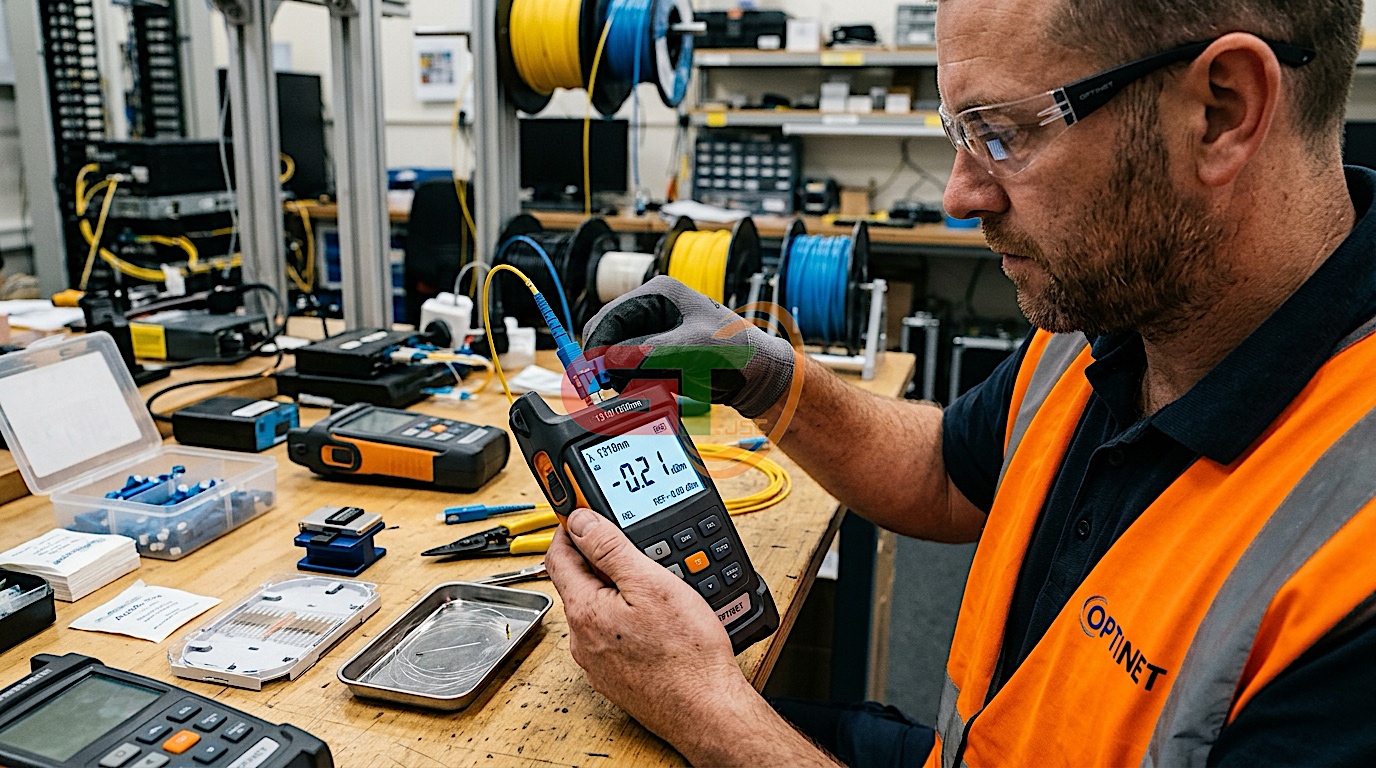

Hình 4: Nghiệm thu thực tế bằng máy đo OPM hiển thị suy hao cực thấp -0.21dBm, đảm bảo đường truyền ổn định.
4. Bảng Tra Cứu Các Lỗi Thường Gặp Và Cách Xử Lý Triệt Để
| Hiện Tượng Lỗi | Nguyên Nhân Kỹ Thuật | Cách Khắc Phục Triệt Để |
|---|---|---|
| Đo suy hao cao > 1.5dB | Cắt sai cữ dài/ngắn; mặt cắt bị vát mép do lưỡi dao cắt cùn; hoặc không tạo độ cong Micro-bend khi gạt chốt khóa. | Đổi vị trí lưỡi dao Cleaver mới; đo lại cữ cắt 10mm chính xác; đảm bảo sợi quang hơi cong nhẹ khi khóa chốt. |
| Sợi quang bị tuột sau khi siết ren | Chưa gạt chốt khóa sợi hoặc siết ren đuôi chưa đủ chặt làm kẹp giữ vỏ cáp lỏng lẻo. | Mở nắp, luồn lại sợi đúng vị trí và gạt dứt khoát khóa chốt màu trắng xuống hết mức trước khi siết chặt chuôi ốc ren. |
| Thân connector phát sáng đỏ khi soi bút | Sợi quang bị gãy nứt bên trong thân Fast Connector do đẩy quá mạnh hoặc gập góc quá gắt. | Tháo bỏ đầu Fast Connector bị gãy, tuốt lại sợi quang và luồn thẳng trục, đẩy nhẹ nhàng không dùng lực thô bạo. |
| Không thông quang (mất tín hiệu) | Đầu sứ Ferrule bị dính bụi bẩn; hoặc keo quang học bên trong bị khô do để nắp mở quá lâu ngoài không khí. | Dùng bút lau đầu sứ chuyên dụng; chỉ mở nắp bảo vệ chống bụi của Fast Connector ngay trước khi luồn sợi vào. |
