Cách Bố Trí Thiết Bị Và Đi Dây Trong Tủ Rack Chuẩn Đẹp, Đúng Kỹ Thuật

Trong hạ tầng công nghệ thông tin và viễn thông hiện đại, tủ rack (tủ mạng / tủ server) được ví như “trái tim” vận hành toàn bộ hệ thống máy chủ, thiết bị mạng, hệ thống phân phối quang và nguồn điện dự phòng. Tuy nhiên, một thực tế phổ biến tại nhiều doanh nghiệp là tình trạng các thiết bị được lắp đặt lộn xộn, dây mạng và dây nhảy quang chằng chịt như “tổ chim”, che lấp luồng khí tản nhiệt và gây khó khăn cực lớn mỗi khi bảo trì hoặc nâng cấp.

Do đó, nắm vững cách bố trí thiết bị trong tủ rack và kỹ thuật đi dây chuẩn xác không chỉ giúp tủ rack có tính thẩm mỹ chuyên nghiệp, chuẩn phòng Data Center mà còn tối ưu hóa hiệu suất làm mát, kéo dài tuổi thọ phần cứng và ngăn ngừa tối đa nguy cơ chập cháy, đứt gãy sợi quang. Trong bài viết chuyên sâu này, các chuyên gia kỹ thuật của Viễn Thông Goldtech sẽ hướng dẫn bạn toàn bộ quy tắc phân tầng, kỹ thuật sắp xếp thiết bị và phương pháp đi dây tủ rack đẹp, đúng tiêu chuẩn quốc tế TIA-942 và TIA-568.

1. Tầm Quan Trọng Của Việc Bố Trí Thiết Bị Và Đi Dây Tủ Rack Chuẩn Kỹ Thuật

Nhiều kỹ thuật viên mới vào nghề thường có thói quen “còn chỗ trống nào thì gắn thiết bị vào chỗ đó”. Cách làm tùy tiện này dẫn tới nhiều hệ quả nghiêm trọng trong quá trình vận hành:

• Kiểm soát nhiệt độ và tản nhiệt tối ưu: Thiết bị mạng và máy chủ khi hoạt động sinh ra nhiệt lượng rất lớn. Bố trí luồng khí nóng / khí lạnh (Hot Aisle / Cold Aisle) hợp lý và không để dây cáp chắn quạt hút sẽ giúp giảm 5°C – 10°C nhiệt độ bên trong tủ, tránh hiện tượng máy chủ tự ngắt do quá nhiệt (Thermal Shutdown).
• Rút ngắn 80% thời gian xử lý sự cố (Troubleshooting): Khi hệ thống gặp sự cố mất mạng hoặc đứt kết nối cáp quang, một tủ rack được đánh nhãn (label) chi tiết và đi dây ngăn nắp sẽ giúp kỹ sư cô lập vùng lỗi trong vài phút, thay vì mất hàng giờ mò mẫm giữa mớ dây hỗn độn.
• Bảo vệ cáp truyền dẫn và duy trì băng thông: Trọng lượng của hàng trăm sợi dây mạng có thể gây đè bẹp, gãy gập các sợi dây nhảy quang (Patch cord) siêu mỏng manh. Quản lý cáp chuyên nghiệp giúp dây cáp luôn duy trì bán kính uốn cong tiêu chuẩn (> 30mm), loại bỏ nguy cơ suy hao quang và suy giảm tín hiệu 10Gbps/40Gbps.
• Nâng cao tính thẩm mỹ và hình ảnh thương hiệu: Một phòng máy chủ với các tủ rack ngay ngắn, bó dây thẳng tắp là minh chứng rõ nhất cho sự chuyên nghiệp, uy tín của doanh nghiệp và đội ngũ quản trị mạng khi đối tác, khách hàng tham quan.
• Đảm bảo an toàn điện và phòng cháy chữa cháy: Phân tách độc lập đường đi của dây nguồn cao thế (220V AC) và dây tín hiệu điện áp thấp (Data) giúp triệt tiêu hiện tượng can nhiễu điện từ (EMI), đồng thời phòng ngừa nguy cơ chập cháy do quá tải dây điện.

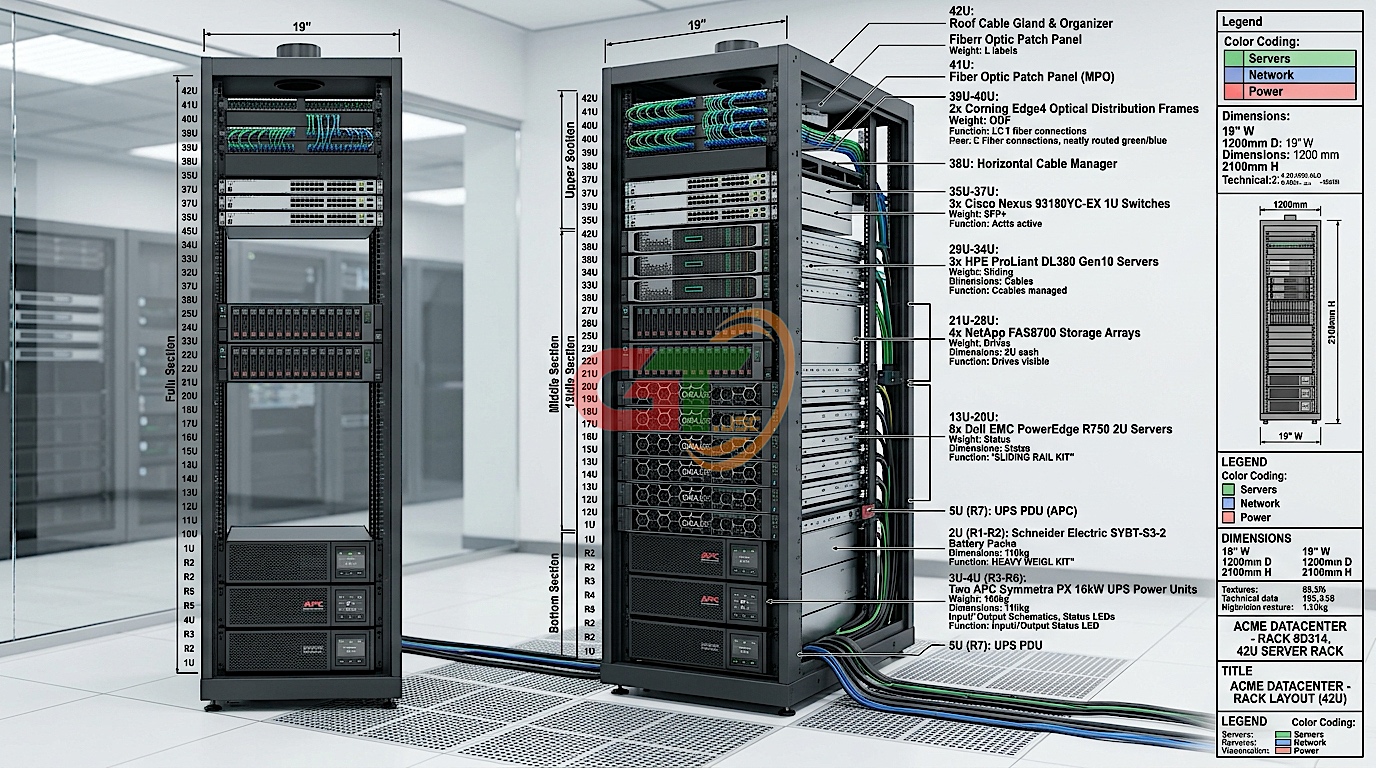

2. Nguyên Tắc Phân Tầng Thiết Bị Trong Tủ Rack (Quy Tắc “Nặng Đáy – Nhẹ Đỉnh”)

Tủ rack tiêu chuẩn quốc tế được tính toán chiều cao theo đơn vị U (1U = 1.75 inch ≈ 4.445 cm). Độ rộng tiêu chuẩn giữa hai thanh ray bắt ốc là 19 inch (khoảng 48.26 cm). Để đảm bảo an toàn chịu lực và tiện lợi khi đấu nối, nguyên tắc vàng khi bố trí thiết bị trong tủ rack là:

Quy tắc trọng tâm thấp (Bottom-Heavy Rule): Luôn lắp đặt các thiết bị có trọng lượng nặng nhất ở phía đáy tủ, thiết bị có trọng lượng trung bình ở giữa, và các thiết bị phân phối mạng, đấu nối cáp nhẹ nhất ở phần đỉnh tủ.

Thứ tự sắp xếp thiết bị từ đáy lên nóc tủ rack chuẩn nhất:

1. Tầng đáy (Vị trí 1U đến 6U – Đáy tủ): Bộ lưu điện (UPS) và ắc quy mở rộng
   UPS Online (bộ lưu điện) và khối bình ắc quy ngoài có trọng lượng cực lớn (từ 20kg đến hơn 60kg). Đặt UPS ở đáy tủ giúp hạ thấp trọng tâm của toàn bộ tủ rack, chống rung lắc, tránh nguy cơ tủ bị lật ngã khi di chuyển bánh xe hoặc gặp chấn động. Ngoài ra, việc nâng hạ UPS ở tầm thấp cũng đảm bảo an toàn lao động cho kỹ thuật viên khi bảo trì.
2. Tầng cận đáy (Vị trí 7U đến 18U): Máy chủ (Rack Server) và hệ thống lưu trữ (Storage SAN/NAS)
   Các dòng máy chủ 1U, 2U, 4U có chiều sâu lớn (D800, D1000, D1200) và trọng lượng tương đối nặng (15kg – 30kg) nên được bố trí ở nửa dưới tủ trên thanh ray trượt (Sliding Rail Kit). Khoảng cách này tạo sự cân bằng trọng lực và thuận tiện cho việc kéo máy chủ ra để vệ sinh, thay RAM, cắm thêm ổ cứng.
3. Tầng giữa (Vị trí 19U đến 24U): Thiết bị giám sát, KVM Switch, Converter và Router Firewall
   Khu vực trung tâm ngang tầm mắt (Eye-level) là vị trí lý tưởng để lắp khay trượt màn hình bàn phím KVM Console (1U), Firewall bảo mật, Router cân bằng tải hoặc khay nguồn tập trung converter quang 14 khe cắm. Vị trí này giúp kỹ sư dễ dàng quan sát đèn LED cảnh báo và thao tác trực tiếp.
4. Tầng đỉnh (Vị trí 25U đến 42U): Patch Panel, Switch chia mạng và Hộp phối quang ODF
   Đây là “trung tâm phân phối kết nối”. Các đường cáp mạng từ sàn nhà hoặc máng cáp trên nóc thả xuống sẽ đi thẳng vào tầng này. Trọng lượng của Switch, Patch Panel và ODF rất nhẹ (chỉ 2kg – 4kg/thiết bị), việc lắp ở trên đỉnh giúp đường đi của các sợi cáp quang và cáp xoắn đôi ngắn nhất, không bị vướng vào phần thân máy chủ phía dưới.

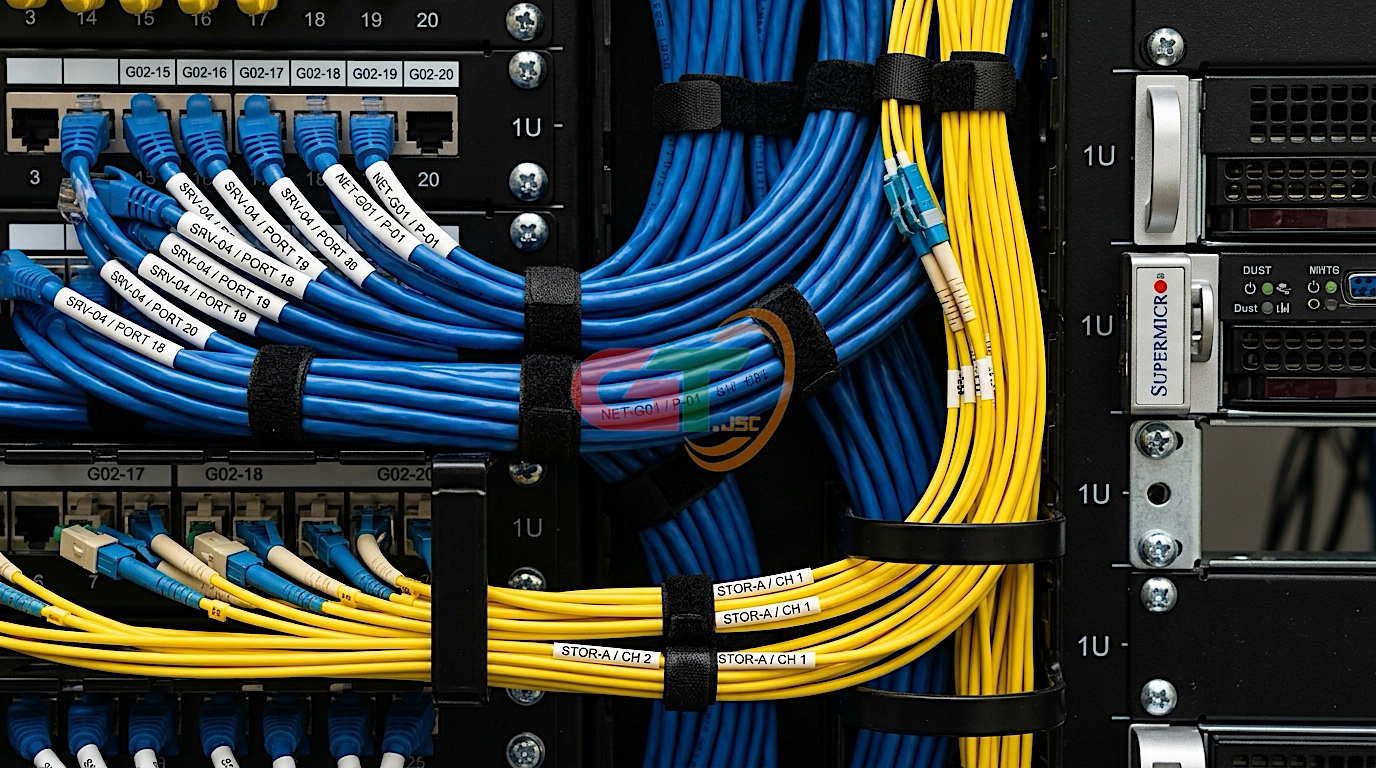

3. Kỹ Thuật Đi Dây (Cable Management) Trong Tủ Rack Gọn Gàng, Đúng Chuẩn

Nghệ thuật đi dây trong tủ rack không đơn thuần là “bó dây cho thẳng”, mà đòi hỏi tính toán khoa học về phân luồng dòng điện, chống nhiễu và bảo vệ bán kính uốn cong sợi quang.

3.1. Bố trí xen kẽ: 1U Switch – 1U Quản lý cáp – 1U Patch Panel

Phương pháp đấu nối hiện đại loại bỏ hoàn toàn việc dùng dây nhảy dài 2m – 3m vắt chéo qua các thiết bị. Thay vào đó, hãy áp dụng mô hình “bánh kẹp”:

• Hàng trên: Thanh Patch Panel 24 Port (kết nối cáp đi các phòng ban).
• Hàng giữa: Thanh quản lý cáp ngang 1U (Horizontal Cable Manager) có nắp đậy hoặc lược gài cáp.
• Hàng dưới: Switch chia mạng 24/48 Port.

→ Khi đó, kỹ thuật viên chỉ cần dùng dây nhảy mạng ngắn 0.15m – 0.3m (15cm – 30cm) cắm trực tiếp từ cổng Patch Panel xuống cổng Switch tương ứng ngay bên dưới. Dây nhảy đi thẳng tắp, không cần luồn lòng vòng, mặt trước tủ rack cực kỳ thoáng đãng và sang trọng.

3.2. Tách biệt hoàn toàn Dây Nguồn và Dây Tín Hiệu (Chống Nhiễu EMI)

Quy tắc bất di bất dịch trong tiêu chuẩn TIA-568:

• Cột dọc bên trái tủ: Bố trí thanh nguồn PDU gắn rack dạng đứng, đi toàn bộ dây cắm nguồn 220V cho Server, Switch, UPS.
• Cột dọc bên phải tủ: Dành riêng cho dây tín hiệu (cáp mạng Cat6/Cat6A, dây nhảy quang Single-mode / Multi-mode OM3).
• Nếu bắt buộc phải bắt chéo giữa dây nguồn và dây mạng, chúng phải giao nhau ở góc vuông 90 độ để giảm thiểu tối đa hiện tượng cảm ứng điện từ gây mất gói tin.

3.3. Sử dụng băng dán xé Velcro – Tuyệt đối KHÔNG siết chặt bằng dây rút nhựa

Rất nhiều kỹ sư dùng dây thít nhựa (Cable Tie) kéo thật chặt để bó cáp. Đây là sai lầm nguy hiểm vì:

• Cạnh sắc của dây rút nhựa đè bẹp lớp vỏ xoắn của cáp mạng Cat6, làm biến dạng cấu trúc xoắn đôi và tăng hiện tượng suy hao phản xạ (Cross-talk).
• Gây gãy giòn lớp vỏ hoặc đứt lõi thủy tinh bên trong các sợi cáp quang / dây nhảy quang.
• Mỗi lần sửa chữa, bấm kìm cắt dây rút rất dễ cắt phạm vào vỏ dây cáp bên cạnh.
• Giải pháp chuẩn: Sử dụng băng dán Velcro (băng nhám dính) chuyên dụng. Băng Velcro có bề mặt mềm, lực giữ chắc chắn nhưng không ép bẹp cáp, đồng thời có thể tái sử dụng hàng trăm lần khi cắm thêm dây mới.

3.4. Đánh nhãn (Labeling) đầu cáp chuẩn TIA-606-B

Một hệ thống mạng hoàn hảo bắt buộc phải có hệ thống nhãn nhận diện rõ ràng:

• Mỗi đầu cáp mạng và dây nhảy quang đều phải dán nhãn tự cuốn chống nước (Wrap-around Label) cách đầu bấm 5cm – 10cm.
• Quy ước đặt tên rõ ràng theo công thức: [Tên Tủ]-[Số U Thiết Bị]-[Số Cổng] (Ví dụ: RK01-U24-SW01-P12).
• Ghi chú mã màu chuẩn hóa: Ví dụ màu xanh dương cho mạng nội bộ LAN, màu vàng cho đường Internet WAN, màu cam cho hệ thống Camera an ninh IP, màu xanh ngọc cho kết nối Uplink quang 10G OM3.

4. Giải Pháp Tản Nhiệt Và Quản Lý Luồng Khí (Thermal Management) Trong Tủ Rack

Nhiệt độ môi trường lý tưởng bên trong tủ rack phải được duy trì trong dải 18°C đến 27°C với độ ẩm từ 40% đến 60% theo khuyến nghị của hiệp hội ASHRAE.

4.1. Lắp đặt thanh che khoảng trống (Blanking Panels)

Khi tủ rack còn những vị trí U chưa lắp thiết bị, nhiều người để hở vì nghĩ rằng “để trống cho thoáng gió”. Thực tế, điều này hoàn toàn sai lầm!

Không khí nóng thải ra từ mặt sau của máy chủ sẽ luồn qua các khe hở này để quay trở lại mặt trước (hiện tượng tuần hoàn khí nóng – Hot Air Recirculation), khiến thiết bị hút chính khí nóng vào làm mát, dẫn tới quá nhiệt.

→ Bắt buộc phải lắp các tấm chắn Blanking Panel 1U, 2U vào tất cả các khe U còn trống để ngăn cách tuyệt đối khoang trước (khí mát) và khoang sau (khí nóng).

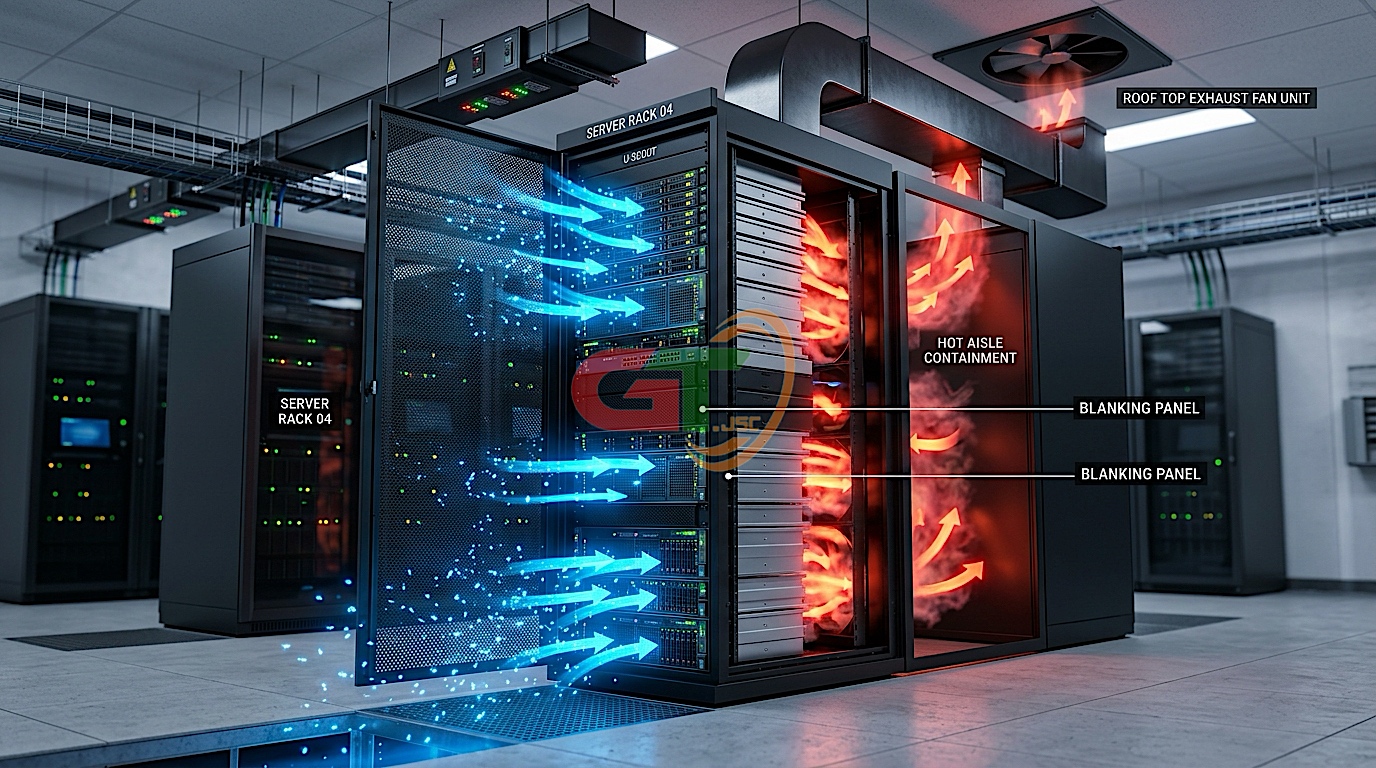

4.2. Nguyên lý Hành lang nóng / Hành lang lạnh (Hot Aisle / Cold Aisle)

• Mặt trước tủ rack: Luôn quay ra hành lang lạnh (Cold Aisle) để hút khí tươi có điều hòa nhiệt độ vào làm mát linh kiện. Cửa trước nên sử dụng cửa lưới đột lỗ thoáng khí (Perforated Door) với tỷ lệ thông thoáng > 70%.
• Mặt sau tủ rack: Thổi toàn bộ khí nóng ra hành lang nóng (Hot Aisle) để hệ thống điều hòa trung tâm hoặc quạt thông gió trần thu hồi xử lý.
• Quạt hút nóc tủ: Trang bị cụm 2 đến 4 quạt hút công suất lớn trên nóc tủ rack để hỗ trợ đẩy nhanh luồng khí nóng bốc lên trên theo đối lưu tự nhiên.

5. Bảng Checklist Chi Tiết Bố Trí Thiết Bị Tủ Rack Chuẩn Data Center

Dưới đây là bảng tổng hợp các thông số kỹ thuật và phụ kiện cần trang bị cho từng phân vùng trong tủ rack 42U tiêu chuẩn:

6. Quy Trình 6 Bước Triển Khai Lắp Đặt Tủ Rack Thực Tế Từ Kỹ Sư Goldtech

Để quá trình lắp đặt diễn ra nhanh chóng, chính xác và không phải tháo ra làm lại, đội ngũ kỹ thuật của Viễn Thông Goldtech luôn tuân thủ quy trình chuẩn hóa gồm 6 bước:

1. Bước 1: Khảo sát và lập bản vẽ bố trí Rack Elevation Diagram: Lên danh sách toàn bộ thiết bị dự kiến lắp đặt, tính tổng số U tiêu thụ, tổng công suất điện (Watt) và tổng nhiệt lượng sinh ra (BTU). Vẽ sơ đồ phân bổ từng vị trí U trước khi bắt tay vào lắp đặt cơ khí.
2. Bước 2: Định vị và cố định tủ rack: Cân chỉnh chân tăng đơ thăng bằng, khóa chốt bánh xe an toàn. Bắt ốc siết dây đồng tiếp địa (Grounding busbar) từ vỏ tủ rack vào hệ thống tiếp địa an toàn của tòa nhà (điện trở tiếp địa < 4 Ohm).
3. Bước 3: Lắp đặt hệ thống phân phối nguồn PDU: Gắn các thanh nguồn PDU vào khung dọc tủ, đi sẵn dây nguồn chính có cầu dao Aptomat bảo vệ chống quá tải, chập điện.
4. Bước 4: Lắp đặt thiết bị cơ khí theo thứ tự từ dưới lên: Lắp ray trượt và nâng UPS vào tầng đáy trước. Tiếp tục lắp đặt Server, khay trượt, Switch, Patch Panel và Hộp phối quang ODF ở các tầng trên.
5. Bước 5: Kỹ thuật luồn dây và quản lý cáp: Luồn cáp mạng từ sàn nâng hoặc thang máng cáp nóc tủ vào các thanh quản lý cáp dọc. Cố định từng bó 12 hoặc 24 sợi cáp bằng dây dán Velcro. Đấu nối dây nhảy Patch Cord mặt trước và dây nguồn mặt sau.
6. Bước 6: Dán nhãn, đo kiểm tín hiệu và nghiệm thu: Dán tem nhãn số cho từng đầu dây và cổng thiết bị. Dùng máy đo kiểm tra thông mạng (Fluke Networks) và đo suy hao công suất quang trước khi bàn giao hệ thống vào hoạt động.

7. Viễn Thông Goldtech – Đơn Vị Cung Cấp Tủ Rack & Phụ Kiện Đấu Nối Hạ Tầng Mạng Uy Tín

Công ty Cổ phần Viễn Thông Goldtech là nhà sản xuất, phân phối hàng đầu các dòng sản phẩm tủ mạng tủ rack và thiết bị hạ tầng viễn thông chất lượng cao tại Việt Nam. Các sản phẩm do Goldtech cung cấp luôn đáp ứng các tiêu chuẩn khắt khe nhất của các dự án tòa nhà, nhà máy và trung tâm dữ liệu:

• Đa dạng chủng loại tủ rack: Tủ mạng treo tường (6U, 10U, 12U) và tủ rack đứng chuyên dụng (15U, 20U, 27U, 32U, 36U, 42U) với độ sâu linh hoạt D600, D800, D1000, D1200.
• Chất liệu thép cao cấp: Thép cán nguội SPCC dày dặn (khung chịu lực dày 1.5mm – 2.0mm), sơn tĩnh điện nhám chống trầy xước, chịu tải trọng lớn lên đến 800kg – 1000kg.
• Hệ sinh thái phụ kiện đồng bộ: Đầy đủ thanh nguồn PDU gắn rack có Aptomat, thanh quản lý cáp ngang/dọc, khay cố định, khay trượt, quạt tản nhiệt, hộp phối quang ODF gắn rack và các dòng dây nhảy mạng Cat6, dây nhảy quang chính hãng.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn giải pháp thiết kế bố trí tủ rack miễn phí, giao hàng hỏa tốc và bảo hành chính hãng dài hạn.

8. Các Câu Hỏi Thường Gặp (FAQ) Khi Bố Trí Thiết Bị Trong Tủ Rack

Câu hỏi 1: Tại sao không nên để UPS ở tầng trên cùng của tủ rack?
Trả lời: Bộ lưu điện UPS chứa các khối bình ắc quy rất nặng (thường từ 25kg đến trên 50kg). Nếu đặt ở trên đỉnh, trọng tâm của tủ rack sẽ bị kéo lên cao, làm tủ mất thăng bằng, dễ bị nghiêng lật khi rung chấn hoặc khi kỹ thuật viên kéo trượt các máy chủ ở phía dưới ra. Hơn nữa, việc nâng đỡ thiết bị nặng lên cao rất nguy hiểm cho kỹ thuật viên khi thi công.

Câu hỏi 2: Có nên dùng dây rút nhựa (thít nhựa) để buộc dây cáp quang trong tủ rack không?
Trả lời: Tuyệt đối không. Dây thít nhựa có cạnh cứng và lực siết tập trung vào một điểm hẹp, rất dễ làm gãy lõi thủy tinh sợi quang (lõi chỉ 9µm hoặc 50µm) hoặc gây suy hao uốn cong nghiêm trọng. Bạn chỉ nên sử dụng băng dán xé Velcro chuyên dụng có bề mặt vải mềm để bó dây cáp quang và cáp mạng.

Câu hỏi 3: Chiều dài dây nhảy mạng (Patch cord) lý tưởng khi kết nối giữa Patch Panel và Switch là bao nhiêu?
Trả lời: Nếu bạn áp dụng mô hình xen kẽ 1U Patch Panel – 1U Quản lý cáp – 1U Switch, chiều dài lý tưởng nhất là dây nhảy ngắn 0.15m (15cm) đến 0.3m (30cm). Dây ngắn giúp đường truyền gọn gàng tuyệt đối, không có dây thừa lòng thòng và không cản trở luồng gió làm mát mặt trước tủ.

Câu hỏi 4: Cần chừa bao nhiêu U trống dự phòng khi chọn mua tủ rack?
Trả lời: Tiêu chuẩn thiết kế hạ tầng CNTT TIA-942 khuyến nghị bạn nên dự phòng từ 25% đến 30% số U trống cho khả năng mở rộng trong tương lai 3 – 5 năm tới. Ví dụ nếu hiện tại bạn có 20U thiết bị, bạn nên chọn tủ rack tối thiểu 27U hoặc tốt nhất là tủ rack 32U – 42U.
